اصول عملکرد کمپرسورها و تجهیزات تهویه در مدارهای پنوماتیک
در این مقاله به اصول عملکرد کمپرسورها و تجهیزات تهویه در مدارهای پنوماتیک می پردازیم. هوای فشرده، منبع انرژی پاک و ایمنی است که در خطوط مونتاژ، ابزارهای دستی، بسته-بندی مواد غذایی و حتی تجهیزات پزشکی به کار می‌رود. برای آن‌که این انرژی مقرون به‐صرفه و قابل‌اعتماد بماند، دو دسته تجهیز نقش اصلی دارند: کمپرسور (ایجاد فشار) و تجهیزات تهویه و تصفیه (کنترل کیفیت هوا). در ادامه، مبانی فیزیکی، انواع رایج، شاخص‌های بهره‌وری و توصیه‌های نگه‌داری را مرور می‌کنیم.
۱. فیزیک فشرده‌سازی هوا
وقتی حجم هوای ورودی کاهش یابد، فشار و دمای آن طبق قانون گازهای ایده‌آل بالا می‌رود. هدف طراح کمپرسور نزدیک شدن به فشرده‌سازی ایزوترمیک است (دما ثابت بماند) تا کار ورودی و اتلاف حرارتی کم شود. در عمل، همهٔ کمپرسورها بین دو حالت آدیاباتیک و ایزوترمیک کار می‌کنند و از خنک‌کننده‌های میانی (Intercooler) برای کاهش دما سود می‌برند.
۲. انواع کمپرسور و اصول کار
| نوع کمپرسور | محدوده فشار کاری | ویژگی برجسته | کاربرد مرسوم |
|---|---|---|---|

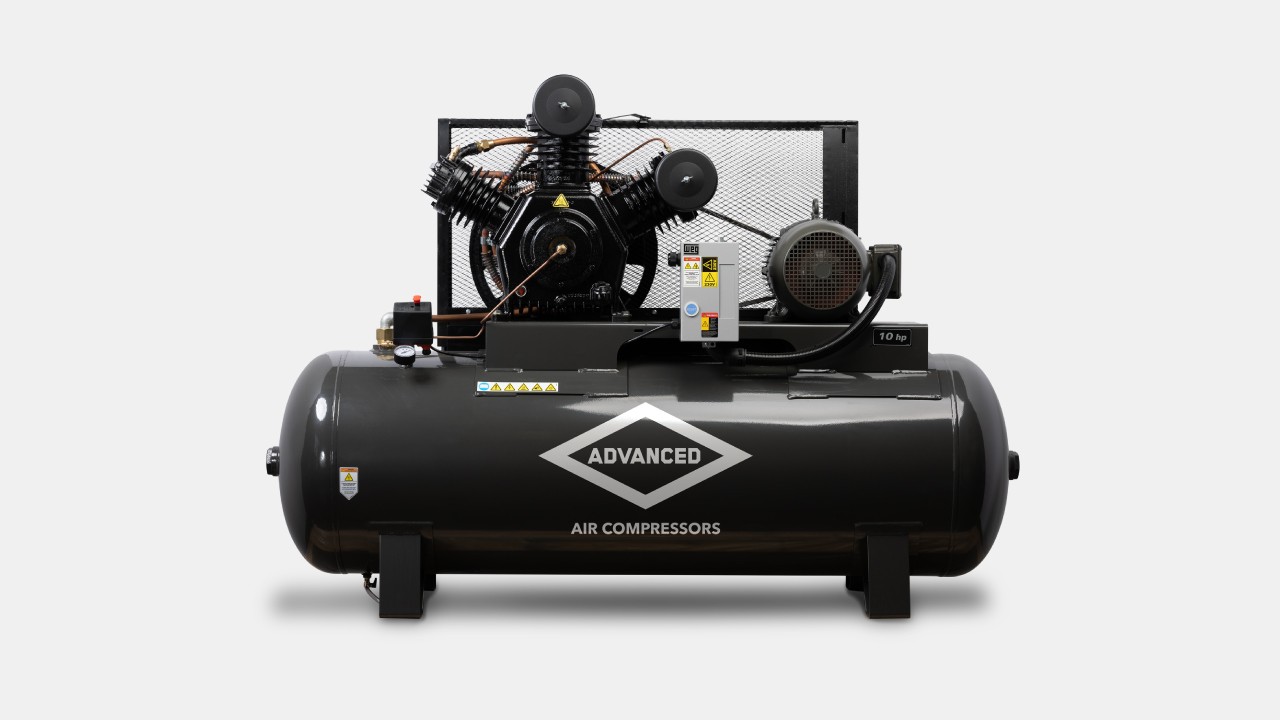

| رفت‌وبرگشتی (Piston) | 6–30 bar | ساده، توان اوج بالا، بازده 70–80 ٪ | تعمیرگاه، صنایع کوچک |
| اسکرو دوار (Rotary Screw) | 6–12 bar (تا 15 bar در دو مرحله) | جریان یکنواخت، صدای کم، کار 24/7 | کارخانه‌های مداوم، خودروسازی |
| اسکرول (Scroll) | 4–8 bar | لرزش بسیار کم، بدون روغن | الکترونیک، آزمایشگاه |
| پره‌ای (Vane) | 6–10 bar | ساختار فشرده، قیمت متوسط | ابزار پنوماتیک سیار |
| توربینی/سانتریفیوژ | 3–10 bar دبی زیاد | فاقد تماس فلزی، روغن-آزاد | واحدهای PET، پالایشگاه |
یادآوری انتخاب: برای مصرف کم و متناوب، مدل پیستونی مقرون به صرفه است؛ برای شبکهٔ دائم و دبی بالا، اسکرو دوار با درایو دور متغیر (VSD) انرژی را تا 30 ٪ ذخیره می‌کند.
۳. شاخص‌های کلیدی عملکرد کمپرسور
- FAD (Free Air Delivery) – دبی هوای معادل در فشار اتمسفر؛ معیار اصلی بهره‌وری.
- specific power (kW/m³ min) – توان مصرفی به ازای هر واحد FAD؛ هدف < 7 kW.
- دما و نقطه شبنم – افزایش دما یعنی اتلاف؛ نقطه شبنم پایین‌تر به معنی هوای خشک‌تر.
- ضریب بار (Load Factor) – نسبت زمان بارگیری به زمان کل؛ در سیستم‌های VSD به 80–90 ٪ می‌رسد.
۴. زنجیرهٔ تهویه و تصفیه هوا
- فیلتر اولیه ذرات/روغن
کارتریج الیافی با راندمان 99 ٪ برای ذرات ≥ 3 µm؛ عمر 2 – 3 هزار ساعت. - خنک‌کننده پسین (Aftercooler)
دمای خروجی را به حدود 10 °C بالاتر از محیط می‌رساند و حداقل 60 ٪ رطوبت را میعان می‌کند. - گیرنده یا مخزن ذخیره (Receiver)
هموارسازی پالس فشار، تأمین هوا هنگام پیک مصرف؛ حجم پیشنهادی ≈ 10 ٪ FAD دقیقه‌ای. - رطوبت‌گیر
- یخچالی (Refrigerated Dryer): نقطه شبنم +3 °C، برای اغلب کارگاه‌ها کافی است.
- جاذب (Desiccant Dryer): نقطه شبنم −40 … −70 °C برای صنایع دارویی یا هوای ابزار دقیق.
- فیلتر میکرونی نهایی
حذف ذرات 0.01 µm و روغن تا 0.01 mg/m³ برای کلاس-1 ISO 8573-1. - رگولاتور فشار
تثبیت فشار خط به مقدار بهینه ابزار (مثلاً 6.3 bar) و کاهش هدررفت انرژی. - روغن‌زن (Lubricator) در صورت نیاز
مه روغن خاص ISO VG 32 را با دبی 5 mg/m³ به ابزارهای دواری می‌رساند. - درین اتوماتیک
شیر سطح‌سنج یا تایمر برای تخلیهٔ کندانس در مخزن و فیلترها.
۵. استاندارد کیفیت هوای فشرده – ISO 8573-1 (خلاصه)
| کلاس | ذرات (µm/m³) | روغن (mg/m³) | نقطه شبنم (°C) | کاربرد نمونه |
|---|---|---|---|---|
| 0 | مطابق نیاز کاربر | « | « | نیمه هادی، داروسازی |
| 1 | ≤ 0.1 | ≤ 0.01 | ≤ −70 | ابزار دقیق |
| 2 | ≤ 1 | ≤ 0.1 | ≤ −40 | صنایع غذایی پاک |
| 3 | ≤ 5 | ≤ 1 | ≤ −20 | خطوط عمومی تولید |
| 4 | ≤ 15 | ≤ 5 | ≤ +3 | ابزار دستی و عمومی |
| 5 | ≤ 40 | ≤ 25 | ≤ +7 | پنوماتیک ساختمانی |
۶. راهنمای نگه‌داری و ایمنی
| مورد | بازه پیشنهادی | نشانهٔ نیاز به سرویس |
|---|---|---|
| فیلتر هوای ورودی کمپرسور | هر 1000 ساعت | افت فشار > 25 mbar |
| روغن کمپرسور روغن‌کاری‌شونده | 2000–4000 ساعت | تیره شدن، بوی اسید |
| تسمه/کوپلینگ | سالانه | ترک یا لقی محسوس |
| درین و شیر ایمنی مخزن | ماهانه | رطوبت باقیمانده، نشتی |
| کالیبراسیون رگولاتور | 6 ماه | نوسان فشار > 0.3 bar |
| تست فشار هیدرواستاتیک مخزن | 5 سال | خوردگی یا زنگ سطحی |
نکتهٔ ایمنی: همیشه قبل از سرویس، فشار سیستم را تخلیه و قفل/برچسب ایمنی (Lock-out/Tag-out) اجرا کنید؛ انفجار مخزن یا شیلنگ تحت فشار می‌تواند معادل انفجار یک بمب دستی انرژی آزاد کند.
۷. جمع‌بندی اصول عملکرد کمپرسورها و تجهیزات تهویه در مدارهای پنوماتیک
کمپرسور «قلب» و تجهیزات تهویه «ریه» شبکهٔ پنوماتیک‌اند. انتخاب صحیح نوع کمپرسور، پایش شاخص‌های بهره‌وری، و اجرای دقیق زنجیرهٔ فیلتراسیون و خشک‌سازی طبق ISO 8573-1، تضمین می‌کند هوای فشرده:
- قابل‌اعتماد (فشار پایدار، نقطه شبنم کنترل‌شده)،
- اقتصادی (مصرف پایین انرژی و حداقل اِستارت/استاپ)، و
- ایمن و تمیز (فاقد روغن، ذرات و میعان مخرب)
به دست مصرف‌کننده برسد. رعایت این اصول نه‌تنها عمر ابزار پنوماتیک را طولانی می‌کند، بلکه هزینه توقف خط تولید و ریسک آلودگی محصول را به حداقل می‌رساند.
