ایزو 4413 در سامانه‌های هیدرولیک
در این مقاله به ایزو 4413 در سامانه‌های هیدرولیک می پردازیم. سیستم هیدرولیک زیر فشار صدها بار کار می‌کند؛ به‌همین دلیل هر خطا یا سهل‌انگاری می‌تواند به تزریق سیال، انفجار شیلنگ یا آتش‌سوزی بینجامد. استاندارد ISO 4413:2010 «Hydraulic Fluid Power — General Rules and Safety Requirements for Systems and Their Components» راهنمای جامع طراحی، ساخت، بهره‌برداری و نگهداری سامانه‌های هیدرولیک است و در اروپا با عنوان EN ISO 4413 به‌عنوان استاندارد هماهنگ‌شده ذیل «دیرکتیو ماشین‌آلات» اجباری شده است.
۱. فلسفه ایمنی ISO 4413
ISO 4413 سه اصل کلیدی را در سراسر چرخه عمر سامانه الزام می‌کند:
| اصل | شرح | نمونه الزام |
|---|---|---|
| الف) حذف یا کاهش خطر در طراحی | استفاده از شیر فشارشکن دوگانه برای جلوگیری از افزایش تصادفی فشار | مواد لوله باید فشار طراحی × ۴ را تحمل کنند |
| ب) اتخاذ اقدامات حفاظتی (Protective Measures) | گارد فیزیکی پیرامون قطعات گرم یا متحرک | نصب کمربند حفاظتی روی شیلنگ ۲۵۰ bar در محوطه اپراتور |
| ج) اطلاع‌رسانی و آموزش | برچسب هشدار تزریق سیال و دستورالعمل تخلیه فشار | آموزش دوره‌ای تزریق سیال و نشت‌یابی برای تکنسین‌ها |
این رویکرد با ساختار ISO 12100 (Risk Assessment) هم‌راستا است و مهندس را ملزم می‌کند کل چرخهٔ کاری، توقف، تعمیر و حتی سوءاستفاده متصور را در تحلیل خطر بگنجاند.
۲. هشت خطر اصلی و الزامات متناظر ISO 4413
| # | خطر شایع در مدار هیدرولیک | بند کلیدی استاندارد | اقدام ایمنی پیشنهادی |
|---|---|---|---|
| 1 | افزایش فشار ناگهانی / ضربه قوچ | 6.3.2 | شیر فشارشکن با ظرفیت تخلیه ≥ ۱۰۰ ٪ دبی پمپ، نصب دمپر |
| 2 | تزریق سیال در پوست (Fluid Injection) | 4.3.4 | طراحی مسیرها دور از ناحیه اپراتور، استفاده از شیلنگ ضدانفجار |
| 3 | نشتی (داخلی/خارجی) و لغزندگی | 4.3.6 | محدود کردن حداکثر خلاصی قطعات، استفاده از سینی جمع‌آوری و حسگر چکه |
| 4 | دمای سطح داغ | 4.3.7 | عایق یا گارد حرارتی روی قطعات > 60 °C، سنسور دما و آلارم |
| 5 | سر و صدا | 4.3.5 + ISO 11688-1 | پایه ضدارتعاش پمپ، پوسته عایق صدا |
| 6 | حرکت ناخواسته بار | 6.8 | شیر قفل باری (Load-Holding Valve) روی سیلندر عمودی |
| 7 | آلودگی روغن | 5.11 | فیلتر برگشت با β ≥ 200@10 µm، نقطه نمونه‌گیری تحلیل روغن |
| 8 | دسترسی به قطعات تحت فشار هنگام تعمیر | 4.2.3 | شیر قطع دستی + شیر تخلیه خودکار پیش از بازکردن مدار |
۳. مستندسازی اجباری برای انطباق
ISO 4413 تصریح می‌کند که مستندات زیر باید همراه هر سامانه باشد:
- دیاگرام مداری خوانا با نمادهای ISO 1219-1، شامل ایمنی‌ها و نقاط آزمایش.
- جدول تنظیمات فشار (Set-Point Log) تمام شیرهای فشارشکن و تناسبی.
- جدول نگهداری: بازه تعویض فیلتر، تست نشتی، کالیبراسیون سنسور.
- گواهی فشار تست هیدرواستاتیک برابر ۱.۵ × فشار طراحی.
- ارزیابی ریسک و اقدامات حذف/کاهش خطر به‌روش ISO 12100.

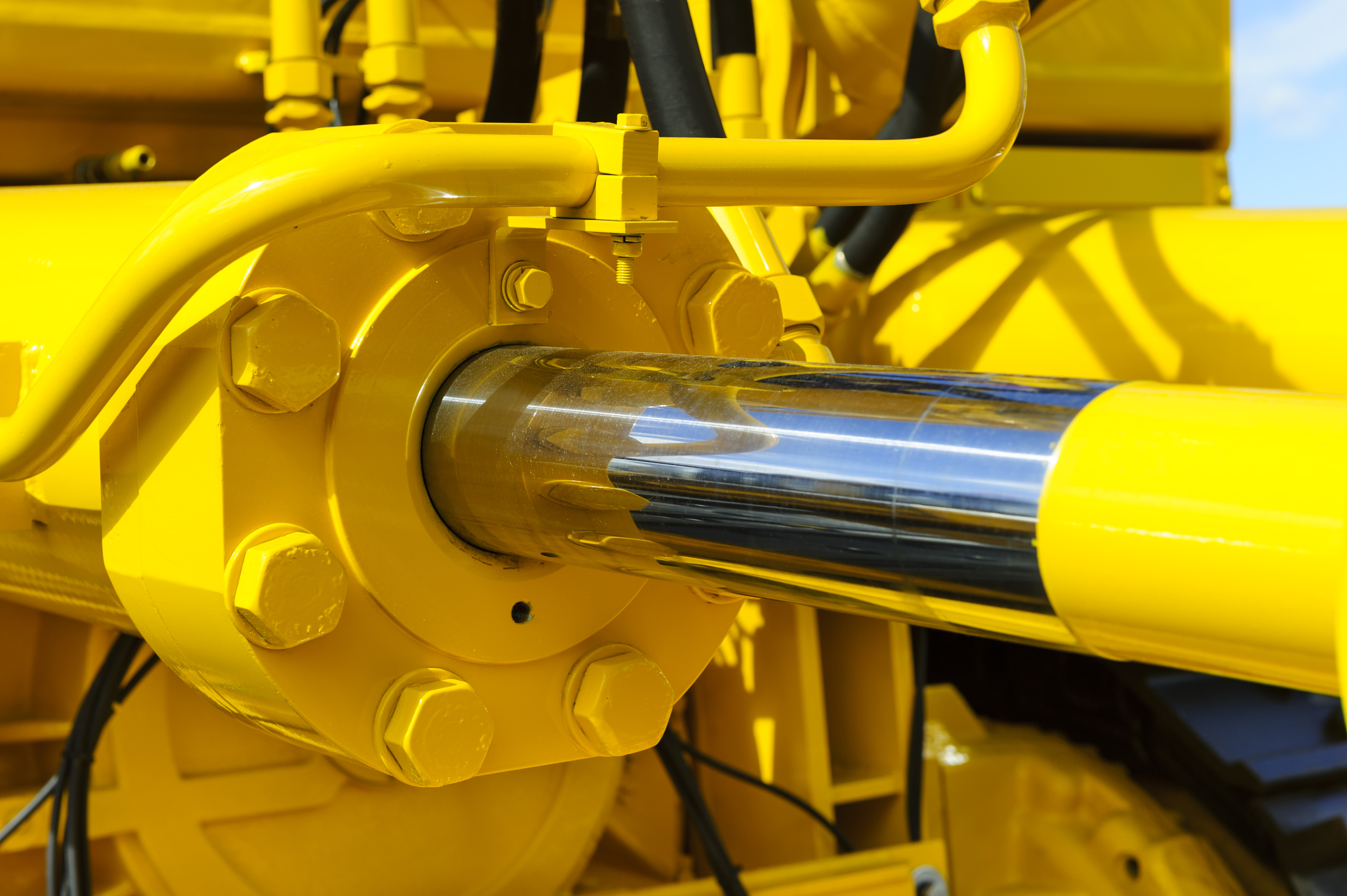

۴. نکته‌های طراحی مطابق استاندارد
| حوزه | توصیه کلیدی ISO 4413 | تجربهٔ کارگاهی |
|---|---|---|
| لوله و شیلنگ | شعاع خم ≥ ۹× قطر داخلی؛ ضریب امان ۴ | شیلنگ SAE 100R17 برای خطوط تا 210 bar، روکش ضدسایش در فضاهای پرخطر |
| قطعات کنترلی | ولو فشارشکن، دمپر، شیر قفل باید «فیلد تست‌شده» و CE-Mark باشند | استفاده از ماژول‌های بلوکی مانفولد، کاهش اتصالات رزوه‌ای معرّض به نشتی |
| محفظه روغن | هوابند تنفسی با فیلتر 3 µm، سطح روغن در دیدرس | در ماشین سیار، گیج مغناطیسی شناور به‌جای شیشه سطح سنج |
| الکتروهیدرولیک | کابل‌ها در کانال محافظ IP67، شیلد اتصال بدنه | تابه زمینی کاهش EMI نزدیک سروووالو |
| تهویه و گرمایش | دمای مجاز روغن 15 – 70 °C؛ سطح داغ دسترس < 60 °C | کولر روغن با بای‌پس ترموستاتیک و سوئیچ آلارم 75 °C |
۵. رویه عملی اجرای ISO 4413 در پروژه جدید
- Risk Assessment اولیه با ماتریس احتمال/شدت و تعیین PLr مطابق ISO 13849-1.
- طراحی مفهومی: ترسیم مدار، انتخاب سطوح فشار و تعیین حفاظت‌های لایه‌ای.
- تحلیل کفایت محافظت با چک‌لیست EN ISO 4413 (75 سؤال کلیدی).
- تست پذیرش کارخانه (FAT): هیدرواستاتیک 1.5 × P<sub>max</sub>، تست نشتی 15 دقیقه بدون افت.
- آموزش اپراتور/تکنسین: تخلیه فشار، تشخیص تزریق سیال، برچسب‌خوانی.
- بازرسی دوره‌ای: طبق ISO 4413، فیلتر ≤ 1000 h، شیلنگ ≤ 6 سال یا نشتی قابل‌رؤیت.
۶. ارتباط ISO 4413 با سایر استانداردها
| حوزه | استاندارد مکمل | هم‌پوشانی |
|---|---|---|
| ارزیابی ریسک | ISO 12100 | متدولوژی سه‌مرحله‌ای حذف خطر |
| اجزای کنترلی ایمن | ISO 13849-1 | سطح کارایی PL برای ولوهای برقی دوکاناله |
| طراحی برچسب هشدار | ISO 3864-2 | رنگ و نماد تزریق سیال و سطح داغ |
| نویز ماشین | ISO 11688-1 | محدودیت dB و روش اندازه‌گیری در هود پمپ |
۷. پیام کلیدی برای مهندس و مدیر ایمنی
رعایت ISO 4413، تنها «کاغذبازی» نیست. در بررسی ۴۲ حادثه تزریق سیال منتشرشده در مجله Fluid Power Safety، مشخص شد ۸۱ ٪ موارد به نبود شیر تخلیه ایمن یا شیلنگ منقضی مرتبط بوده‌اند—مواردی که دقیقاً در بندهای 4.2 و 4.3 استاندارد منع شده‌اند.
جمع‌بندی ایزو 4413 در سامانه‌های هیدرولیک
استاندارد ISO 4413 چارچوب جامعی برای اطمینان از ایمنی، قابلیت اطمینان و سازگاری زیست‌محیطی سامانه‌های هیدرولیک فراهم می‌کند. رعایت آن نه‌تنها خطرات جانی و مالی را کاهش می‌دهد، بلکه با تسریع صدور CE Mark و گواهی OSHA یا EU Ecolabel مزیت رقابتی می‌آفریند. به بیان ساده:
«سیستم هیدرولیکی که ISO 4413 را پاس کند، کمتر می‌شکند، سریع‌تر تعمیر می‌شود و خیال مدیر ایمنی را آسوده نگه می‌دارد.»
