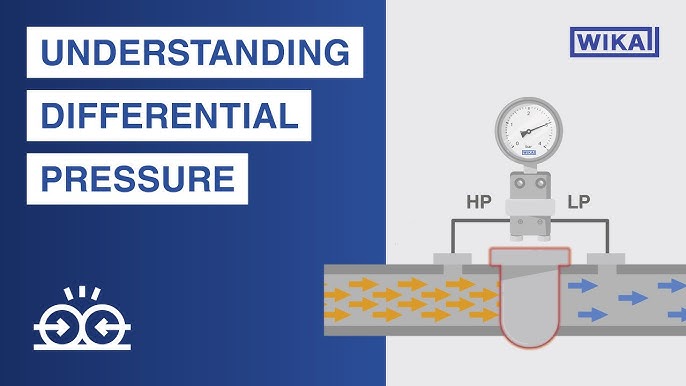

دلتا پی (ΔP) یا اختلاف فشار چیست؟
در این مقاله به دلتا پی (ΔP) یا اختلاف فشار چیست؟ می پردازیم. با ما همراه باشید. ΔP = P₁ − P₂
هرگاه فشار بین دو نقطه از یک مدار سیالاتی با هم مقایسه شود، به تفاوت آن‌ها «دلتا پی» یا اختلاف فشار می‌گوییم. این کمیت یکی از بنیادی‌ترین پارامترها در مهندسی هیدرولیک، پنوماتیک و ابزار دقیق است، زیرا جهت، شدت و پایداری جریان را مشخص می‌کند.
چرا ΔP در کنترل سیالات مهم است؟
| کاربرد | نقش ΔP | نتیجهٔ عملی |
|---|---|---|
| اندازه‌گیری دبی | فرمول‌های اوریفیس، ونتوری و نازل: Q=C2ΔPρQ = C \sqrt{\dfrac{2ΔP}{ρ}}Q=Cρ2ΔP | کنترل دقیق تزریق سوخت، بخار یا مواد شیمیایی |
| پایش افت فشار در فیلترها | افزایش ΔP ⇒ گرفتگی فیلتر | زمان‌بندی تعویض فیلتر و جلوگیری از کاویتاسیون پمپ |
| انتخاب پمپ و کمپرسور | ΔPسیستم=Pخروجی مطلوب−PورودیΔP_{\text{سیستم}} = P_{\text{خروجی مطلوب}} – P_{\text{ورودی}}ΔPسیستم=Pخروجی مطلوب−Pورودی | اطمینان از کافی بودن هد یا فشار ارائه‌شده |
| کنترل سرعت عملگر هیدرولیک | ΔP روی شیر کنترلی ⇔ نرخ جریان ⇔ سرعت جک | حرکت یکنواخت و ایمن |
| سیستم‌های ایمنی | سوئیچ اختلاف فشار روی خطوط گاز یا مایع | خاموش‌کردن اضطراری در نشتی یا گرفتگی |
روابط کلیدی برای محاسبه ΔP
- فرمول دارسی–ویسباخ (جریان داخلی لوله‌ها): ΔP=fLDρv22ΔP = f \frac{L}{D}\frac{ρ v^{2}}{2}ΔP=fDL2ρv2
- fff ضریب اصطکاک، LLL طول لوله، DDD قطر، vvv سرعت سیال، ρρρ چگالی.
- قانون برنولی (برای مقایسه نقاط با سطوح انرژی مختلف): P+12ρv2+ρgh=ثابتP + \frac{1}{2} ρ v^{2} + ρ g h = \text{ثابت}P+21ρv2+ρgh=ثابت
- قانون هاگن–پوآزویی (جریان آرام در لوله باریک): ΔP=8μLQπr4ΔP = \frac{8 μ L Q}{π r^{4}}ΔP=πr48μLQ
- μμμ ویسکوزیته دینامیک، rrr شعاع داخلی.
روش‌های اندازه‌گیری ΔP
| ابزار | محدودهٔ متداول | مزایا / نکات |
|---|---|---|
| ترانسمیتر اختلاف فشار (دیافراگمی یا کپسولی) | چند پاسکال تا صدها بار | خروجی 4-20 mA یا Modbus؛ قابل اتصال به PLC/DCS |
| مانومتر U-شکل (آب/جیوه) | تا چند کیلوپاسکال | سادگی، بدون برق؛ مناسب آزمایشگاه |
| سوئیچ ΔP | مقادیر تنظیمی ثابت | حفاظت پمپ‌ها و فیلترها |
ملاحظات طراحی و بهره‌برداری
- تعیین رنج سنسور
قرار دادن نقطهٔ عملکرد به‌صورت ۳۰–۷۰ ٪ رنج نامی باعث دقت و عمر بیشتر تجهیز می‌شود. - اصلاح دما و ویسکوزیته
در سیالات غیرنیوتنی یا دماهای متغیر، افت فشار واقعی می‌تواند با محاسبات تئوری متفاوت باشد؛ جداول تصحیح لازم است. - جلوگیری از لرزش (Pulsation Dampeners)
در خطوط پمپ‌های پیستونی یا کمپرسورهای رفت‌وبرگشتی، نوسان فشار می‌تواند سنسور ΔP را آسیب بزند. - کالیبراسیون دوره‌ای
طبق ISO 17025 و دستور کار سازنده، حداقل سالانه یک‌بار برای ابزار دقیق.
جمع‌بندی دلتا پی (ΔP) یا اختلاف فشار
دلتا پی شاخصی ساده اما حیاتی است که:
- جهت و شدت جریان را تعیین می‌کند؛
- سلامت سیستم (گرفتگی، نشتی، کاویتاسیون) را نشان می‌دهد؛
- مبنای طراحی تجهیزات (شیر، پمپ، فیلتر) و کنترل خودکار (PID، interlock) است.
درک درست از ΔP و انتخاب صحیح سنسورها و روابط محاسباتی، باعث افزایش بازده، ایمنی و طول عمر سامانه‌های هیدرولیک و پنوماتیک می‌شود.
