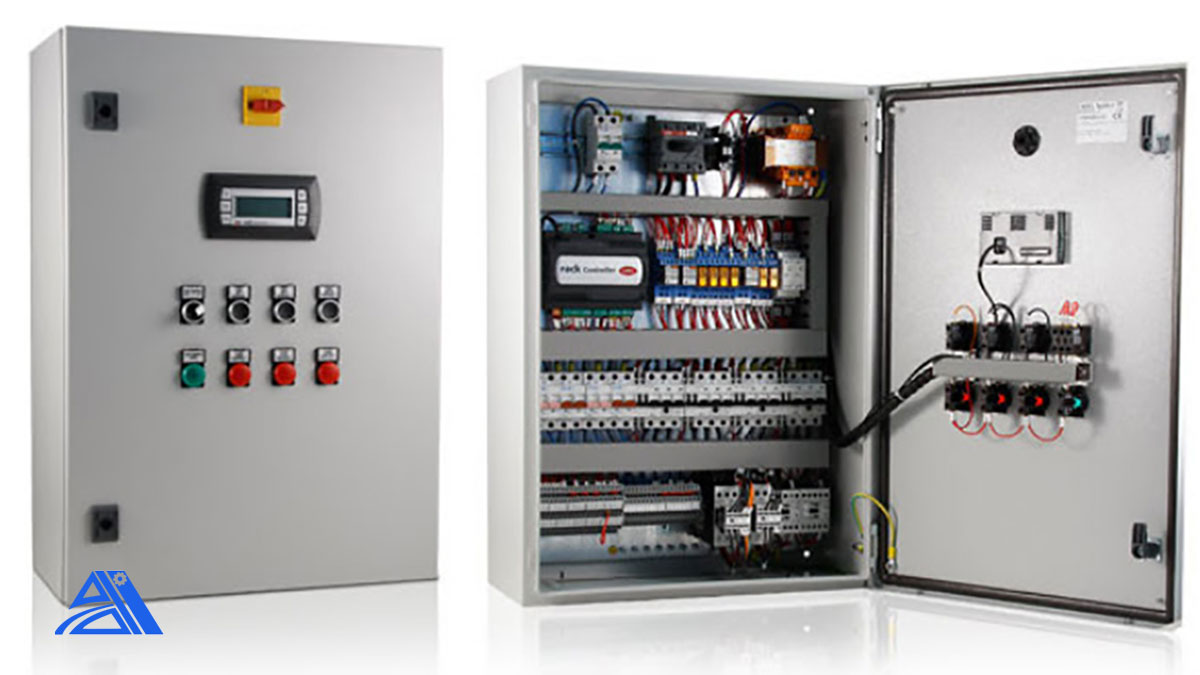

تابلو برق ابزاری است که برای نگهداری و محافظت از تجهیزات برقی در برابر آسیب‌هایی مانند گرد‌وغبار، باران، رطوبت و حیوانات استفاده می‌شود. این تابلوها همچنین با یونیت هیدرولیک تجهیز شده‌اند تا قابلیت کنترل و مدیریت سیستم‌های هیدرولیکی را داشته باشند.
قطعات و وظایف تابلو برق هیدرولیکی
در داخل تابلو برق، قطعات مختلفی مانند سیم، کابل، ترانس، سوییچ، کلید برق، کنتاکتور، تایمر، رله، شینه و فیوز وجود دارند که هر کدام وظایف خاص خود را انجام می‌دهند. این قطعات برای توزیع و انتقال ایمن انرژی الکتریکی ضروری هستند و عملکرد دستگاه‌های صنعتی مانند یونیت هیدرولیک و کنترل برق ساختمان به آنها وابسته است.
ساخت و مقاومت تابلو برق
برای ساخت بدنه تابلو برق، از فلزاتی استفاده می‌شود که مقاومت بالایی در برابر بار و فشار دارند. این مواد مقاوم به طوری انتخاب می‌شوند که در برابر بارهای سنگین نیز دچار شکست نشوند و خراب نگردند. علاوه بر این، در سازه‌های هیدرولیکی از روکش‌های مقاوم به نام ژئوممبران استفاده می‌شود تا از نفوذ رطوبت و گرد‌وغبار به داخل تابلو جلوگیری کند. این روکش‌ها نیز در برابر عوامل محیطی مختلف مانند حرارت و آب مقاومت نشان می‌دهند
تجهیزات اصلی موجود در تابلو برق
فیوز
فیوز نقش محافظتی در برابر اتصال کوتاه و اضافه بار ایفا می‌کند. وقتی جریان در مدار افزایش یابد، فیوز به منظور جلوگیری از آسیب دیدگی سایر اجزا می‌سوزد و جریان الکتریکی را قطع می‌کند.
بیمتال
بیمتال، یک قطعه حساس به دما است که در صورت افزایش دما جریان الکتریکی را قطع می‌کند تا از آسیب‌های احتمالی جلوگیری شود.
کلید مینیاتوری
کلید مینیاتوری در شرایطی که اضافه بار یا اتصال کوتاه رخ دهد، جریان برق را قطع می‌کند و پس از رفع عیب به حالت عادی بازمی‌گردد.
کلید حرارتی
کلید حرارتی محافظت از موتورهای الکتریکی را در برابر اضافه بار و عدم تعادل فاز تامین می‌کند.
کنتاکتور
کنتاکتور برای کلید‌زنی و قطع و وصل کردن جریان در مدارهای الکتریکی به کار می‌رود.
کلید نشتی جریان یا کلید محافظ جان
این کلید در صورت نشتی جریان عمل کرده و از برق گرفتگی و شوک‌های الکتریکی محافظت می‌کند.
تایمر
تایمر برای مدیریت زمان ارسال سیگنال‌ها در زمان‌های مشخص به کار می‌رود.
PLC (کنترل‌کننده منطقی برنامه‌پذیر)
PLC وظیفه کنترل و نظارت دقیق بر عملکرد سیستم‌های مختلف را بر عهده دارد.
داکت کابل
داکت کابل به عنوان پوششی برای حفاظت از سیم‌کشی و تجهیزات داخل تابلو برق عمل می‌کند.
سوئیچ الکتریکی
سوئیچ الکتریکی امکان قطع و وصل دستی جریان الکتریکی را فراهم می‌آورد.
انواع تابلو برق بر اساس سطح ولتاژ
تابلو برق فشار متوسط
تابلوهای برق فشار متوسط برای جریان‌هایی از یک تا ۳۶ کیلو ولت مناسب هستند. این تابلوها به شکل چند سلولی مونتاژ می‌شوند و شامل کلیدهای جداکننده زمین، رله‌ها، کلیدهای قدرت، باس بارها و ترانسفورماتورهای اندازه‌گیری جریان می‌باشند. انواع مختلف این تابلوها شامل تابلو برق فشار متوسط کمپکت، کشویی و سنتی هستند.
تابلو برق فشار ضعیف
این تابلوها در ساختمان‌های مسکونی و خانه‌های کوچک به کار می‌روند و به دلیل کاهش هزینه‌ها و بهبود کیفیت تجهیزات برقی، از پرکاربردترین انواع تابلو برق به شمار می‌آیند. ولتاژ آنها کمتر از ۱۰۰۰ ولت است. تجهیزات موجود در این تابلوها شامل نشانگرها، تنظیم‌کننده‌ها، کنترلی‌ها، حفاظتی‌ها و اندازه‌گیری‌ها می‌باشند که وظیفه کنترل اتصالات الکتریکی و مکانیکی ساختمان را بر عهده دارند. انواع مختلف تابلو برق فشار ضعیف شامل موارد زیر است:
- تابلو مرکز کنترل
- تابلو قدرت و توزیع
- تابلو چنج‌آور
- تابلو ترمینال
- تابلو دیماندی
- تابلو کنتوری
معرفی تابلو برق با یونیت هیدرولیک
مقاومت تابلو برق هیدرولیک
برای حفظ عملکرد تابلوهای برق یونیت‌های هیدرولیک در برابر رطوبت و گردو‌خاک، از پوشش‌هایی با درجه‌های مختلف IP (Ingress Protection) استفاده می‌شود. درجه‌های مختلف IP تضمین‌کننده مقاومت این تابلوها در برابر عوامل محیطی مانند نفوذ گرد‌وغبار و آب هستند. به عنوان مثال، تابلوهای IP65 یا بالاتر، در محیط‌های نسبتاً خشک و مرطوب مقاومت خوبی از خود نشان می‌دهند.
تابلوهای برق صنعتی
این نوع تابلوها در صنایع مختلف به منظور مدیریت و کنترل تجهیزات برقی و الکترونیکی به کار می‌روند. تابلوهای برق صنعتی شامل قطعاتی مانند آمپرگیرها، ولتاژگیرها، آمپرسنج‌ها، ولتاژسنج‌ها، رله‌ها و کنترلرها هستند.
تابلوهای کنترل
تابلوهای کنترل با استفاده از دانش فنی و تجربه بالا ساخته می‌شوند. نقشه‌های طراحی این تابلوها شامل جزئیات دقیقی از کنترل تابلو، کابل‌های برقی و تمامی قطعات الکترونیکی و الکتریکی هستند.
تابلوهای توزیع
تابلوهای توزیع برق به دلیل استفاده از موادی مانند فایبرگلاس، رزین ترکیبی و فلزات، مقاومت بالایی در برابر پوسیدگی، شوک، ضربه و خوردگی دارند. این تابلوها سبک و قابل حمل هستند، که آنها را برای استفاده‌های متنوع مناسب می‌سازد.
تنوع تابلوهای برق با یونیت هیدرولیک
تابلوهای خازنی (اصلاح ضریب قدرت)
تابلوهای خازنی به منظور بهبود کیفیت برق و افزایش کارایی سیستم‌های الکتریکی استفاده می‌شوند. این تابلوها شامل خازن‌های با قدرت بالا هستند که ضریب توان در شبکه را کاهش داده و به صرفه‌جویی در مصرف انرژی کمک می‌کنند. خازن‌ها به شکل پارالل یا سری به شبکه متصل می‌شوند و ضریب توان را بهبود می‌بخشند.
تابلوهای چنج‌آور (Changover Panels)
تابلوهای چنج‌آور برای اتصال بار به یکی از دو منبع تامین برق در مدار طراحی شده‌اند و به صورت دستی و اتوماتیک کار می‌کنند.
انواع تابلوهای کنتاکتوری با یونیت هیدرولیک
تابلو کنتاکتوری راه‌اندازی تک ضرب
این تابلو برای کنترل سیستم‌های برقی و الکترومکانیکی استفاده می‌شود و در شرایط خاص برای راه‌اندازی یا خاموش کردن موتور برق به کار می‌رود.
تابلوهای کنتاکتوری راه‌اندازی ستاره مثلث
این تابلوها برای مدیریت سیستم‌های موتورهای الکتریکی به کار برده می‌شوند و به منظور افزایش پایداری موتور و کاهش جریان در زمان راه‌اندازی استفاده می‌شوند.
تابلوهای کنتاکتوری راه‌اندازی راستگرد و چیگرد
این تابلوها برای کنترل و مدیریت سیستم‌های الکترومکانیک و تغییر جهت چرخش موتور استفاده می‌شوند.
تابلوهای کنتاکتوری راه‌اندازی جرثقیل
برای مدیریت سیستم‌های جرثقیل، این تابلوها در کنترل حرکت بالا و پایین و سرعت جرثقیل به کار می‌روند.
تابلوهای کنتاکتوری راه‌اندازی پمپ‌های آب
این تابلوها برای تنظیم فشار و جریان آب و کنترل سیستم‌های پمپ‌های آب به کار برده می‌شوند.
تابلوهای کنتاکتوری راه‌اندازی سونا، جکوزی و استخر
این تابلوها برای کنترل دمای آب، هواکش، سرعت پمپ و کنترل دمای آب در سونا، جکوزی و استخر به کار می‌روند.
تابلوهای کنتاکتوری راه‌اندازی بالابر سیم بکسلی و هیدرولیکی
این تابلوها در کنترل سیستم ایمنی، تنظیم سرعت حرکت و کنترل حرکت بالابر و سیم بکسلی استفاده می‌شوند.
کاربرد تابلو برق در سیستم‌های هیدرولیک
تابلوهای کنترل در سیستم‌های هیدرولیک برای کنترل و مدیریت دستگاه‌ها و تجهیزات مختلف به کار می‌روند. این تابلوها اجزای مختلف یونیت را کنترل می‌کنند تا فشار و دیگر پارامترهای سیستم را مدیریت نمایند.
کنترل الکتروموتورها
الکتروموتورها در سیستم‌های هیدرولیک برای درایو کردن پمپ‌ها و سایر تجهیزات استفاده می‌شوند. کنترل این موتورها از طریق اینورترها یا به طور مستقیم انجام می‌گیرد تا قدرت و سرعت آنها تنظیم شود.
نقش سنسورها
در سیستم‌های هیدرولیکی، سنسورها دما، جریان، فشار و سایر پارامترها را اندازه‌گیری می‌کنند. سیگنال‌های دریافتی از سنسورها به تابلو کنترل ارسال شده و دستورات مورد نیاز به کنترل سیستم توسط رله‌ها و PLC فرستاده می‌شوند.
تابلو برق و کنترل فشار
تابلو برق در کنترل فشار و میکروسوئیچ‌ها در سیستم‌های هیدرولیک کاربرد دارد. تابلو کنترل دستورات لازم را برای تغییر وضعیت میکروسوئیچ‌ها ارسال می‌کند تا فشار و حرکت سلندرها در سیستم کنترل شود.
تجهیزات موجود در تابلو برق
تابلو برق محفظه‌ای برای نگهداری تجهیزات برقی است و شامل فیوز، کلید مینیاتوری، بیمتال، کلید حرارتی، سوئیچ الکتریکی، و داکت کابل است. این تابلوها می‌توانند به عنوان تابلو برق فشار متوسط و فشار ضعیف تقسیم‌بندی شوند.
انواع تابلو برق با یونیت هیدرولیک
تابلوهای خازنی، چنج‌آور، صنعتی، کنترل و توزیع برخی از انواع تابلو برق با یونیت هیدرولیک هستند. همچنین، تابلوهای کنتاکتوری راه‌اندازی مانند بالابر سیم بکسلی و هیدرولیکی، سونا، جکوزی و استخر، پمپ‌های آب، جرثقیل، و ستاره مثلث نمونه‌هایی از تابلوهای کنتاکتوری با یونیت هیدرولیک هستند.
