پنوماتیک در سیستم‌های انتخاب و جایگذاری (Pick-and-Place) پرسرعت
در این مقاله به پنوماتیک در سیستم‌های انتخاب و جایگذاری (Pick-and-Place) پرسرعت می پردازیم. با ما همراه باشید.
۱. چرا هنوز پنوماتیک؟
- چگالی توان بالا به ازای جرم محرّک
- واکنش در مقیاس میلی‌ثانیه؛ چرخه‌های 8-12 Hz (≈ 480–720 بَر دقیقه) برای بسته‌بندی افقی یا بارگیری SMT
- هزینه مالکیت (TCO) کمتر از سروو‌الکتریک در توان برابر
- خطر جرقه صفر ـ مناسب برای مواد غذایی و انفجاری
**۲. شاخص‌های کلیدی طراحی
| شاخص | مقدار معمول در خطوط پرسرعت |
|---|---|
| زمان چرخه کامل | 80–120 ms (Pick → Place) |
| فشار کاری | 5.5–6.3 bar (سیلندر) / ⁓ –65 kPa (خلأ) |
| شتاب محورها | 30–60 m s⁻² |
| افت فشار مجاز خط | ≤ 0.1 bar |
| نشتی قابل‌قبول | < 1 % دبی نامی ejector |
**۳. اجزای کلیدی سیستم

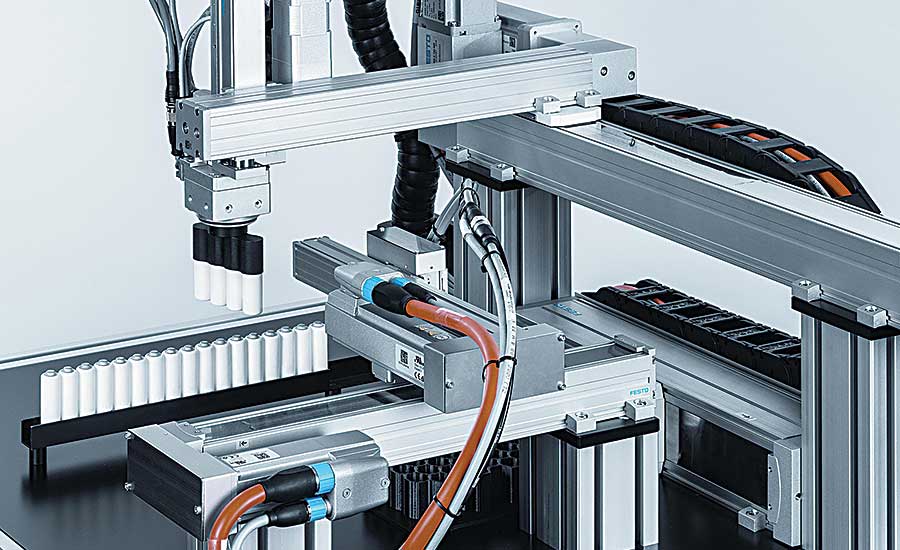

- ماژول‌های حرکت فوق‌سریع
واحدهای HSP فستو با محرّک پنوماتیکی دوسویه و مکانیزم متقاطع، برای قطعات تا 1.6 kg به چرخه‌های 0.4 s می‌رسند و تکرارپذیری < ±0.02 mm دارند festo.com. - ژنراتورهای خلأ کم‌مصرف
اژکتورهای Piab با فناوری COAX® سه برابر جریان خلأ و 15–25 ٪ مصرف هوای کمتر نسبت به اژکتورهای تک‌مرحله‌ای ارائه می‌کنند؛ مناسب چیدمان غیرمتمرکز روی هر گریپر piab.com. - ژنراتورهای هوشمند IO-Link
سری GCPi اشمالتس با اندازه‌گیری برخط «زمان تخلیه» و «نرخ نشتی»، به PLC اعلام می‌کند چه زمانی فنجان مکش فرسوده یا مسیر ترک‌دار است؛ در تست خط بسته‌بندی، قطعه را هر 5 s به‌طور ایمن در جعبه می‌گذارد schmalz.com. - گریپر و پَد مکش
کاپ سیلیکونی شعاع‌نازک برای تماس غذایی؛ کاپ فینگر-مکشی بلند برای قطعات الکترونیک، تا زاویه 30° انحراف را تحمل می‌کند. - جزیره والو با پاسخ زیر 5 ms
ولوهای سری VTUG فستو یا SMC SY3000 (درگاه 2 mm) بارگیری و تخلیه سیلندر کوتاه-کورس را در < 15 ms انجام می‌دهند.
**۴. راهبردهای کاهش زمان چرخه
| راهبرد | توضیح عملی | سود اثبات‌شده |
|---|---|---|
| اژکتور در موضع (Decentralized) | هر گریپر یک میکرو-اژکتور؛ حذف تأخیر لوله 2–4 m | تا 25 ms کاهش زمان تخلیه fluidpowerjournal.com |
| پروفیل شتاب S-Curve | شیر پروپورشنال + حلقه PID، ضربه ته‌کورس را صفر می‌کند | افزایش عمر پد و کاهش صدا |
| شیر وکیوم قطع خودکار | هنگام رسیدن به –kPa هدف، هوا را می‌بندد | 30 ٪ صرفه‌جویی هوا در مقایسه با دمش مداوم smcusa.com |
| کالیبراسیون ارتفاع هوشمند | حسگر لیزری روی محور Z، مسیر غیرضروری را حذف می‌کند | 5–8 ms از هر چرخه |
۵. گام‌های مهندسی جهت دستیابی به سرعت بالا
- کاهش جرم متحرک
آلومینیوم آلیاژی 7075 برای انگشتی گریپر، شلنگ PUR-3 × 2 mm، حذف پیچ اضافی. - کوچک‌سازی حجم هوا
طول کورس سیلندر را دقیق برابر طول قطعه + 3 mm بگیرید؛ هر 10 mm کورس اضافی ≈ 2 ms هدر رفت. - انتخاب اژکتور دو یا سه‌مرحله‌ای
برای قطعات متخلخل (کارتن)، مدل سه‌مرحله‌ای فشار 4.5 bar را سریع‌تر تخلیه می‌کند؛ برای قطعات فلزی صاف، دو‌مرحله‌ای کافی است. - پایش نشتی و فشار شبکه
اگر فشار ورودی زیر 5 bar بیفتد، زمان تخلیه تا 40 ٪ افزایش می‌یابد. آلارم فشار شبکه را روی 5.2 bar تنظیم کنید.
۶. یکپارچه‌سازی Industry 4.0
| داده IO-Link | معنا | اقدام پیشگیرانه |
|---|---|---|
| زمان تخلیه > x ms | پد مکش ترک‌دار یا نشتی شیلنگ | جایگزینی پد یا بستن اتصال |
| تعداد سیکل پد > n | پایان عمر مفید کاپ | برنامه تعویض شیفتی |
| نسبت شکست‌نگهداشت (Pick Fail) > y % | عیب خلأ یا موقعیت | توقف خط و رفع عیب |
۷. مطالعهٔ موردی کوتاه
| قبل | بعد از ارتقاء (اژکتور COAX + IO-Link) |
|---|---|
| 6.8 bar فشار تنظیم | 6.0 bar، ولی زمان تخلیه پابرجا |
| 110 ms چرخه متوسط | 88 ms (↓ 20 ٪) |
| مصرف هوا 480 NL/min | 350 NL/min (↓ 27 ٪) |
| هشدار نشتی دستی | اعلام خودکار در 3 s |
جمع‌بندی پنوماتیک در سیستم‌های انتخاب و جایگذاری (Pick-and-Place) پرسرعت
درایوهای پنوماتیکی همچنان انتخاب نخست برای سامانه‌های Pick-and-Place پرسرعت هستند. راز موفقیت آن‌ها در سال ۲۰۲۵:
- مکانیزم‌های فوق‌چابک مانند HSP فستو برای حرکت خطی/چرخشی ترکیبی festo.com؛
- اژکتورهای خلأ کم‌مصرف با فناوری پله‌ای (Piab COAX) برای کاهش مصرف انرژی piab.com؛
- ژنراتورهای هوشمند IO-Link که سلامت مکش را ثانیه‌به‌ثانیه پایش می‌کنند schmalz.com؛
- و بهینه‌سازی ریزثانیه‌ای چرخه از طریق تحلیل داده و الگوریتم‌های کنترل PID.
نتیجه: سرعت بیشتر، مصرف انرژی کمتر و خرابی نزدیک به صفر؛ سه محوری که خطوط بسته‌بندی، مونتاژ الکترونیک و دارویی برای رقابت در بازار فشرده امروز به آن نیاز دارند.
